Man mano che le bande di frequenza si spostano nella gamma 7-24GHz, la complessità del sistema non deriva più dai singoli dispositivi.Invece, la progettazione dell’antenna, il packaging avanzato e la collaborazione tra sistemi tra domini sono diventati le variabili chiave che definiscono i limiti delle prestazioni.

Esaminando i rapporti tecnici sulla banda 6G FR3 emerge un chiaro spartiacque: il settore delle comunicazioni si sta spostando concorrenza tra bande di frequenza a competizione sulle capacità del sistema.

Nell’era del 5G, i dibattiti erano incentrati sulla questione se la tecnologia Sub‑6GHz fosse sufficiente o se le onde millimetriche potessero essere scalabili.Per il 6G il discorso è radicalmente cambiato.La banda FR3, che si estende da 7 a 24 GHz, è passata al centro della scena non perché sia ​​perfetta, ma perché è l’unica scelta realistica in grado di bilanciare larghezza di banda, copertura e costi.Eppure questo equilibrio concentra quasi tutte le sfide del sistema in un’unica architettura.

La visione più profonda diventa più chiara: la vera difficoltà dell'FR3 non è mai stata la frequenza in sé, ma la ricostruzione completa dell'architettura, dall'antenna al front-end RF fino alla progettazione del sistema.Con l’aumento del numero delle antenne, la frammentazione dello spettro e i limiti termici e di potenza sempre più restrittivi, l’approccio tradizionale di componenti discreti e assemblaggio modulare sta raggiungendo il punto di rottura.

Non si tratta più di aggiungere più PA o sostituire i filtri. L’intero sistema wireless deve essere riprogettato da zero. Questo è il messaggio centrale del rapporto.

Messaggio fondamentale

La banda 6G FR3 (7-24GHz) consente comunicazioni wireless ad alta capacità e implementazione delle apparecchiature utente attraverso un'integrazione eterogenea che va dall'antenna al front-end RF.

FR3: la banda bilanciata per prestazioni e costi 6G

FR3 occupa la via di mezzo tra Sub-6GHz (FR1) e onde millimetriche (FR2), con un valore strategico unico:

• Larghezza di banda più ampia rispetto a FR1, che supporta velocità dati più elevate
• Migliore propagazione rispetto a FR2, riducendo i costi di implementazione
• Abilita un MIMO massiccio per una capacità scalabile

FR3 è essenziale affinché il 6G offra elevata capacità e realistica dispiegabilità.

Conflitti fondamentali: spettro frammentato e complessità del sistema in esplosione

FR3 comporta gravi sfide a livello di sistema:

• Bande discontinue e frammentazione globale dello spettro
• Coesistenza di sistemi cellulari, WiFi e satellitari
• Modulazione di ordine elevato e MIMO massiccio che richiedono linearità e potenza estreme
• Limiti estremi di spazio per l'antenna nei dispositivi mobili

Uno spettro più ricco significa maggiore complessità, costringendo a una ricostruzione completa dell'architettura RF.

Percorso chiave: Evoluzione FEM dall'integrazione discreta all'integrazione a livello di sistema

Il rapporto identifica la ristrutturazione FEM (Front-End Module) come la soluzione principale per FR3, con due direzioni architetturali:

1. Architettura simile a FR1 (senza beamforming)
– Struttura semplice, facile integrazione
– Basso guadagno, elevata perdita di inserzione

2. Architettura simile a FR2 (con beamforming)
– Guadagno di sistema più elevato (≈+3dB)
– Maggiore efficienza e minor consumo energetico
– Area più ampia e maggiore complessità di progettazione

FR3 si sta evolvendo dal pensiero a bassa frequenza verso la progettazione di sistemi a onde millimetriche.

Il vero collo di bottiglia: antenna, packaging e co-ottimizzazione del sistema

Il rapporto sottolinea un giudizio critico: Il successo di FR3 dipende da integrazione di antenne e sistemi, non le prestazioni del singolo dispositivo.

Integrazione dell'antenna come collo di bottiglia principale
Struttura in metallo, back cover, soluzioni sotto-espositore
La condivisione dell'antenna su FR1/FR2/FR3 diventa essenziale
Tecnologie emergenti di aiuto (Antenna-in-Display).

Perdita di connessione e di inserzione
Perdita di percorso dall'antenna al FEM: 0,5–3 dB
Influisce direttamente sulla progettazione del sistema PA e sul budget energetico del sistema

Pressione di gestione termica
La temperatura della giunzione PA si avvicina a 100°C
La dissipazione del calore diventa un vincolo a livello di sistema

I sistemi RF si sono evoluti dalla progettazione puramente circuitale all'ingegneria multidisciplinare che coinvolge struttura, materiali e dinamica termica.

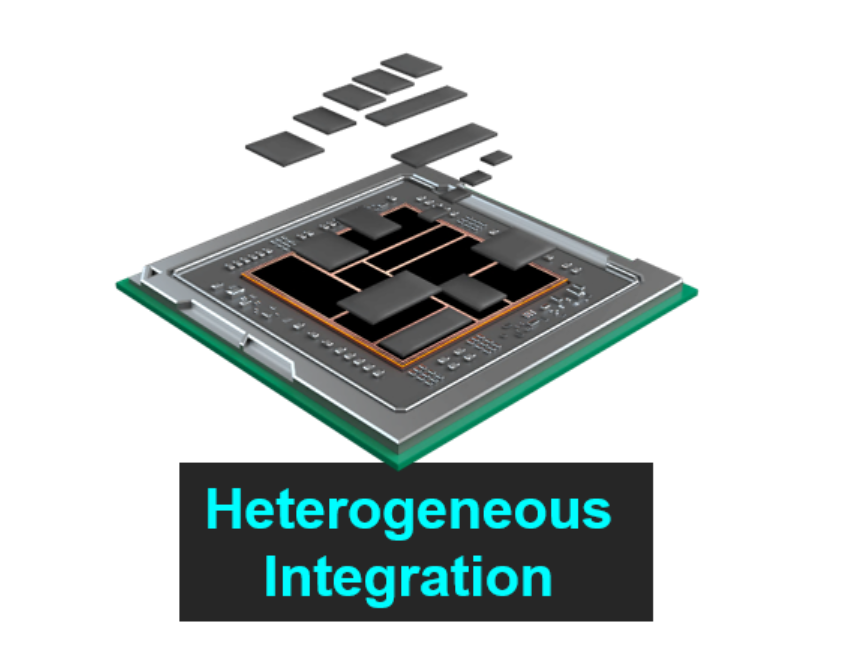

Soluzione finale: integrazione eterogenea

Per risolvere queste sfide, il rapporto indica l’integrazione eterogenea come l’unica via percorribile.

Si estende all'intero sistema:

• Dispositivi attivi: PA, LNA, beamformer
• Dispositivi passivi: filtri acustici, IPD
• Piattaforme materiali: GaAs, GaN, CMOS, SiGe

Principali tendenze del settore:

• GaN-on-Si: bilanciamento tra potenza e costi
• FEM a chip singolo: maggiore integrazione
• IPD: integrazione passiva ad alto Q

FR3 non è semplicemente un problema di banda di frequenza. Rappresenta una rivoluzione su vasta scala nell’integrazione a livello di sistema.
